Zastosowanie

Zatapialne pompy ściekowe to proste urządzenia elektryczne, działające zazwyczaj w sposób ciągły bezpośrednio po podłączeniu zasilania. Ponieważ praca pomp ściekowych powinna być kontrolowana i przewidywalna a pompy jako urządzenia zabezpieczone przed zmianami parametrów zasilania, konieczne jest stosowanie układów sterujących i zabezpieczających do pomp zwanych najczęściej automatyką sterującą, szafami sterującymi do pomp albo rozdzielnicami zasilająco-sterującymi do pomp. W związku z powyższym sterowanie pompami ściekowymi ma na celu okresowe i zaplanowane przerywanie ich pracy, ale potocznie traktujemy sterownice do pomp jako urządzenia zasilające lub załączające pompy. W języku technicznym mają one swoją poważnie brzmiącą nazwę Aparatura Kontrolno-Pomiarowa i Automatyka w skrócie AKPiA.

Typowe sterowanie pompami do ścieków

W zależności od wielkości i przeznaczenia pomp ściekowych stosujemy różne rodzaje zabezpieczenia pomp oraz formy ich kontroli. W naszej ofercie skupiamy się na powszechnie stosowanych rozwiązanich i układach sterowania pompami, które sprawdziły się już w tysiącach przypadków w Polsce i na świecie. Opisane poniżej grupy i podziały szaf sterowniczych są sugestiami wynikającymi z wieloletniego doświadczenia działalności w branży wodno-kanalizacyjnej oraz konsultacji z wieloma użytkownikami automatyki sterującej pompami.

• Pompa z wbudowanym pływakiem - najprostsza forma sterowania pracą pompy zatapialnej. Około półmetrowy wyłącznik pływakowy wbudowany bezpośrednio w korpus pompy i przymocowany do niego uchwytem lub opaską podnosi się i opada wraz z lustrem wody (ścieków), które otaczają pompę ściekową. Sygnalizator pływakowy załącza pompę ściekową będąc w pozycji uniesionej a wyłącza w pozycji opuszczonej. Różnica poziomów pomiędzy włączeniem pompy a wyłaczeniem jest nazywana retencją lub objętością roboczą pompy wodnej. Wielkość retencji regulowana jest długością przewodu wyłącznika pływakowego umożliwiającą jego swobodne wznoszenie się i opadanie. Takie sterowanie pompami dotyczy głównie małych pomp ściekowych do 2kW. Poważni producenci jak włoski AFPUMPS posiadają w swojej ofercie pompy z wbudowanym pływakiem sterującym nie tylko dla wersji jednofazowych 230V ale również dla wersji trzyfazowych 400V (przykład ENERGY, TOP ENERGY, PROFESSIONAL czy TECNO i TOP TECNO). Oznaczenia na końcu pomp MG i TG oznaczają sterowanie pompami bezpośrednio wbudowanym pływakiem.

• ASAL - Pompa z pływakiem + Alarm - ponieważ sama pompa z wbudowanym pływakiem nie przekaże infromacji o swoim uszkodzeniu lub przepełnionym zbiorniku stworzyliśmy EM4IS ASAL Automatykę Sterująco-Alarmową do małych prostych przepompowni. Sterowanie pompami EM4IS ASAL zachowuje funkcjonalność i prostotę pompy z pływakiem, ale jednocześnie zabezpiecza pompę przed przeciążeniem, przepięciem czy spadkiem napięcia a dodatkowo informuje użytkownika sygnalizacją świetlną i dźwiękową o stanie alarmowym w zbiorniku poprzez kogut sygnalizacyjny na obudowie szafy sterowniczej.

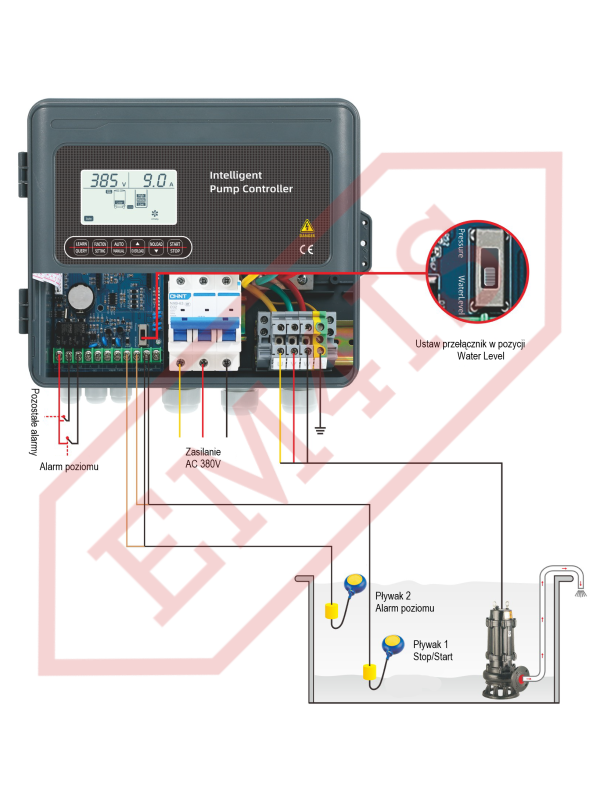

• ASPP - Automatyka Sterująca Przepompownią Przydomową - jedno z prostszych rozwiązań zabezpieczających i sterujących pompami, które polecamy użytkownikom indywidualnym. Nasze rozwiązanie to kompromis pomiędzy ceną a funkcjonalnością w dzidzienie szaf sterujących pompami bez wbudowanego wyłącznika sterującego. Sterowanie pompy jednym pływakiem Stop/Start tak, jakby był wbudowany w pompę, przy jednoczesnej możliwości regulacji jego długości (retencji) i poziomu zawieszenia w zbiorniku oraz dodatkowego pływaka alarmowego o przekroczonym poziomie zalania przepompowni. Dzięki sterowaniu pompami EM4IS ASPP możemy realnie zabezpieczyć i wyregulować pracę pompy ściekowej w zależności od wiekości pompy, zbiornika jak i ilości ścieków (użytkowników korzystających). Oferowane przez nas wersje szaf sterowniczych ASPP dostępne są w wersjach zasilania 1x230V i 3x400V oraz dla jednej lub dwóch pomp ściekowych.

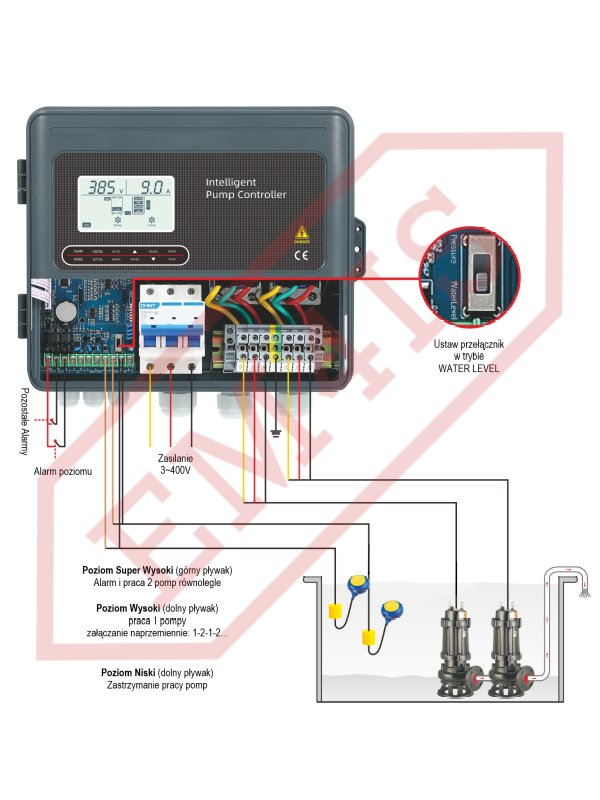

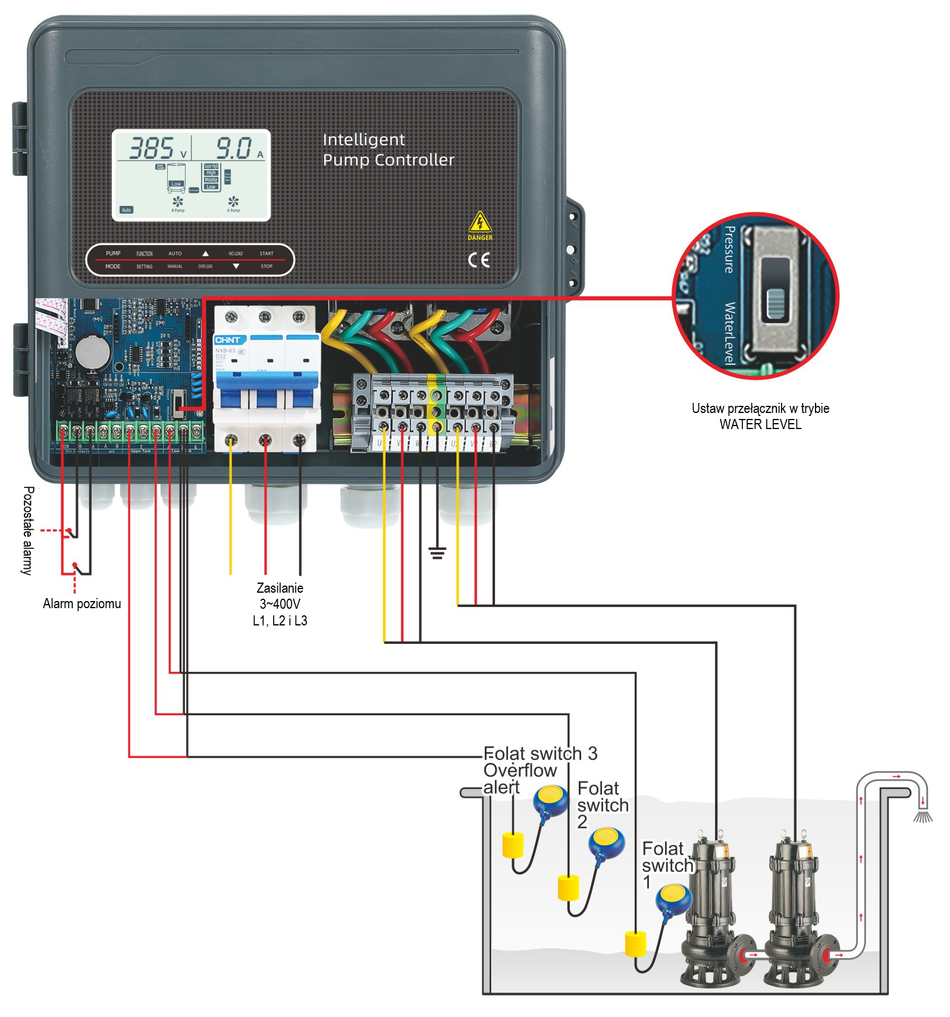

• ASPO - Automatyka Sterująca Przepompownią Osiedlową - kompromis pomiędzy sterowniem przemysłowym, solidnym zabezpieczeniem pomp ściekowych oraz kosztem inwestycyjnym. Rozbudowana funkcjonalność szafy sterującej EM4IS ASPO w zabezpieczenia silnikowe dla każdej z pomp, liczniki czasy pracy pomp, gniazdo serwisowe 230V oraz trzy pływaki sterująco-alarmowe pozwala na poważnie podchodzić do tematu sterowania pompami ściekowymi. Trzy pływaki: Suchobieg, Stop/Start oraz Alarm w pełni zabezpieczają przepompownię i sygnalizują kontrolkami na tablicy o bieżącym poziomie ścieków w zbiorniku. Jak każda nasza szafa sterownicza EM4IS ASPO posiadają tryb pracy automatyczny i ręczny, w przypadku wersji EM4IS ASPO 2, czyli sterowanie dwoma pompami, pompują one naprzemiennie a w przypadku awarii jednej z nich, druga przejmuje całą pracę. Awaria pompy lub poziom alarmowy (za niski - Suchobieg, za wysoki Alarm) sygnalizowane są kogutem na obudowie. Przy uszkodzeniu jednej z pomp, druga pompa pracuje zamiast swojej uszkodzonej towarzyszki, dając użytkownikowi czas na podjęcie działań serwisowych.

• ASPK - Automatyka Sterująca Przepompownią Komunalną - to w pełni profesjonalne sterowanie pompami, stosowane szeroko w przemyśle. Automatyka sterująca przepompownią komunalną EM4IS ASPK wykorzystuje cztery oddzielne pływaki: Suchobieg, Stop pompy, Start pompy oraz Alarm przekroczenia poziomu. Jest to bardzo użyteczny sposób kontroli poszczególnych poziomów pracy szafy sterującej pracą pomp ściekowych. W układzie sterującym oprócz wyposażenia znanego z sterownia EM4IS ASPO znajdują się również moduły zabezpieczające pompy przed przeciekiem i przegrzaniem tzw. obwód T1T2. Szafy sterujące pompami ASPK moga być rozbudowywane o dodatkowe funkcjinalności takie jak grzałka z termostatem zapobiegajaca skraplaniu się wilgoci, gniazdo Agregat-0-Sieć do zasilania rezerwowego, rozruch trójkąt-gwaizda lub Soft-Start.

• ZSP - Zestawy Sygnalizacji Poziomów - zwane również Zestawem sygnalizatorów pływakowych to komplet wyłączników pływakowych potrzebnych do Twojego sterowania. W skład zestawu wchodzą:
  • Nierdzewny łańcuch z szeklami - do którego mocujemy pływaki za pomocą opasek zaciskowych i który wieszamy w zbiorniku przepompowni.
  • Hak nierdzewny - który przytwierdzamy do ściany zbiornika i na którym wieszamy łańcuch.
  • Obciążnik pływaków - wykonany z żeliwa i stanowiący opór dla wyporności pływaków oraz stabilizujący ich przemieszczanie się w zbiorniku pod wpływem falowania (wirowania) cieczy w zbiorniku.
  • Wyłącznik pływakowy lub wyłączniki pływakowe - te najważniejsze z elementów zestawu, za pomocą których przebiega kontrola poziomu cieczy w zbiorniku.

  Jeżeli wśród naszej oferty nie znalazłeś odpowiedniego produktu, daj nam znać, możemy zaprojektować i wykonać układ sterowania dla Twoich indywidualnych potrzeb lub doradzić Ci najlepsze rozwiązanie!
