Startseite » ZZK -K
3XAL

ZZK -K

Vorrätig
€63,95 Enthält MwSt
Größe

Die richtige Auswahl der Pumpe ist die Grundlage für ihre Effizienz und Haltbarkeit.

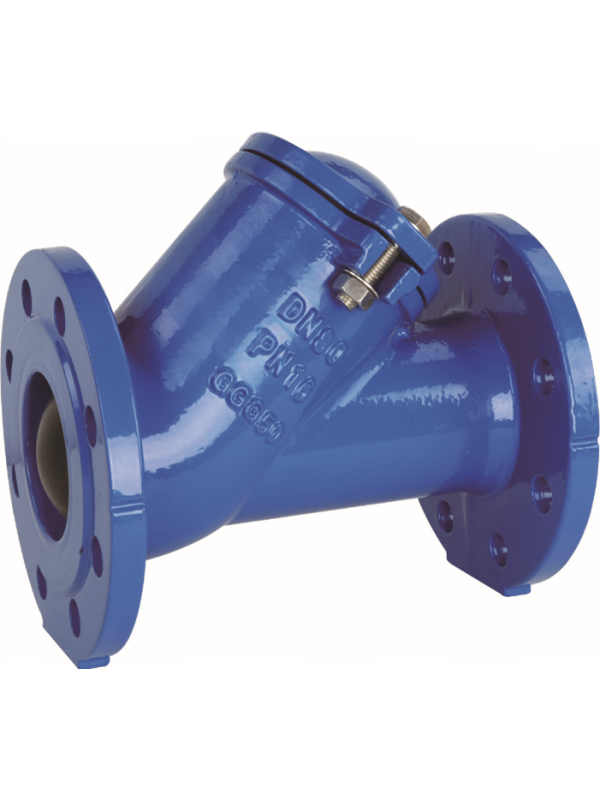

ZZK-K Marken 3xal Das Ballcheckventil rauben Für Abwasser und schmutziges Wasser. Dank des gerollten Balls gewährleistet er eine wirksame Vorbeugung von Feedback nach dem Pumpen.

Ballprüfventile mit einem Kragen eignen sich perfekt für Wasser- und Abwasserinstallationen, bei denen die meisten Verbindungen in Kollarowa hergestellt werden und es keinen Platz für die Abschraubfäden und die Ausbreitung von Verbindungen oder Pipelines gibt.

Vorteile von Zzk-k

  • Wirksame Vorbeugung eines zurückkehrbaren Flusses
  • Hoher Müllwiderstand und faserige Fraktionen im Abwasser - Flug
  • Materialien resistent gegen aggressives Leben - Abwasser - EPDM/SS 304
  • Ruhige Arbeit Vielen Dank an den gerollten Ball
  • Inspektionskammer zum Reinigen oder Austausch des Balls
  • Flanschverbindungen, die nicht das Gleiten von Elementen erfordern (nur auf dem Siegel zwischen den Kragen lockern)
  • Einfachere Gebäude in der Installation dank der Schraubenanschlüsse
  • Schaukelbereich
  • Maximaler Arbeitsdruck:
    • DN50-DN65 10 Bar (PN10),
    • Dn80 -dn100 - 16 Bar (PN10/16),
    • DN150 -DN200 - 10 Bar (PN10)
  • Niedriger Dichtungsdruck von 0,3-0,5 bar

Abmessungen nach EN1092-2 PN10/16

Dn
[MM]

L
[MM]

UM D
[MM]

UM D1
[MM]

UM D2
[MM]

N-d

B
[MM]

H
[MM]

Waage
[kg]

DN50
PN10

200

165

125

99

4-19

19

106

8,6

DN65
PN10

240

185

145

118

4-19

19

134

11,4

DN80
PN16

260

200

160

132

8-19

19

155

13,2

DN100 PN16

300

220

180

156

8-19

19

192

19

DN150 PN10

400

285

240

211

8-23

19

268

38,4

DN200 PN10

500

340

295

266

18-23

20

353

73,5

DN300 PN10

700

460

400

370

12-23

24,5

509

168



Materialleistung

  1. Corps - spezifisches Gusseisenpulver - gemalt
  2. Abdeckung - Spezifische Eisenbügeleisen mit eisengeladernem Eisenguss
  3. Kugel - Stahl mit EPDM bedeckt
  4. Durchlaufdichtung - EPDM
  5. Schraubenanschlüsse - Edelstahl 304

Einhaltung der Standards

  • EN1092-2 PN16 und AS4087, AS4087 (AS2129 Tabelle E),
  • Kategorie A Standard ISO5208,
  • EN558-1 Serie 48 (DIN3202 F6)
  • Getesteter Druck:
    • 1,1x normaler Druck für eine Kugelhöhle
    • 1,5x normaler Druck für den Ventilkörper

Installation vertikal oder horizontal

Die 3 -fach -Marke wird durch die hohe Qualität des Produkts und ihre Nützlichkeit bei Abwasser- und Regenwasserpumpstationssystemen bestätigt.

Karta katalogowa ZZK-K

Krajowa Deklaracja Właściwości Użytkowych
