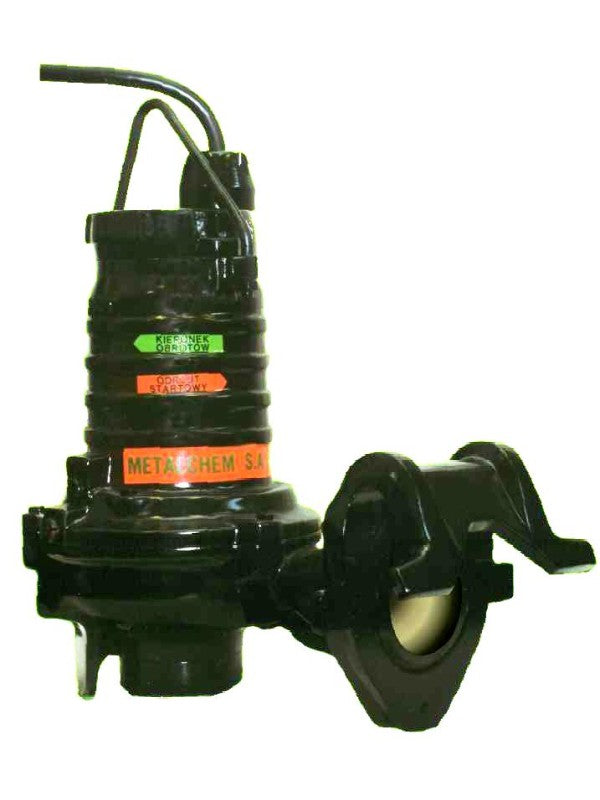

MSV-R-32 – 3,2 kW/400 V – Industrie-Abwasserpumpe mit Zerkleinerer Hmax=31 m

Abwasserpumpe mit Mühle MSV-R-32 ist zum Pumpen von Sanitär- und Industrieabwässern bestimmt. Es wird in Abwasseranlagen, Kläranlagen und Pumpwerken sowie in der Entwässerung aller Art eingesetzt.
Der im Zulauf eingebaute Axialzerkleinerer sorgt für einen störungsfreien Betrieb bei Rohrleitungen mit Querschnitten von DN50, DN65 und größer. Der von der Pumpe erzeugte hohe Druck ermöglicht die Förderung von Abwasser über weite Strecken durch enge Rohrleitungen.
Die Pumpe verfügt über einen Temperaturbegrenzer in drei Phasen der Motorstatorwicklungen und einen Feuchtigkeitsschalter. Diese Elemente schließen die Möglichkeit einer Beschädigung des Motors bei Überlastung oder eindringender Feuchtigkeit aus.
Pumpenmotor MSV-R-32 Die Abdichtung erfolgt seitlich am Pumpenaggregat mit einer doppelten Gleitringdichtung im Ölraum.

Technische Eigenschaften

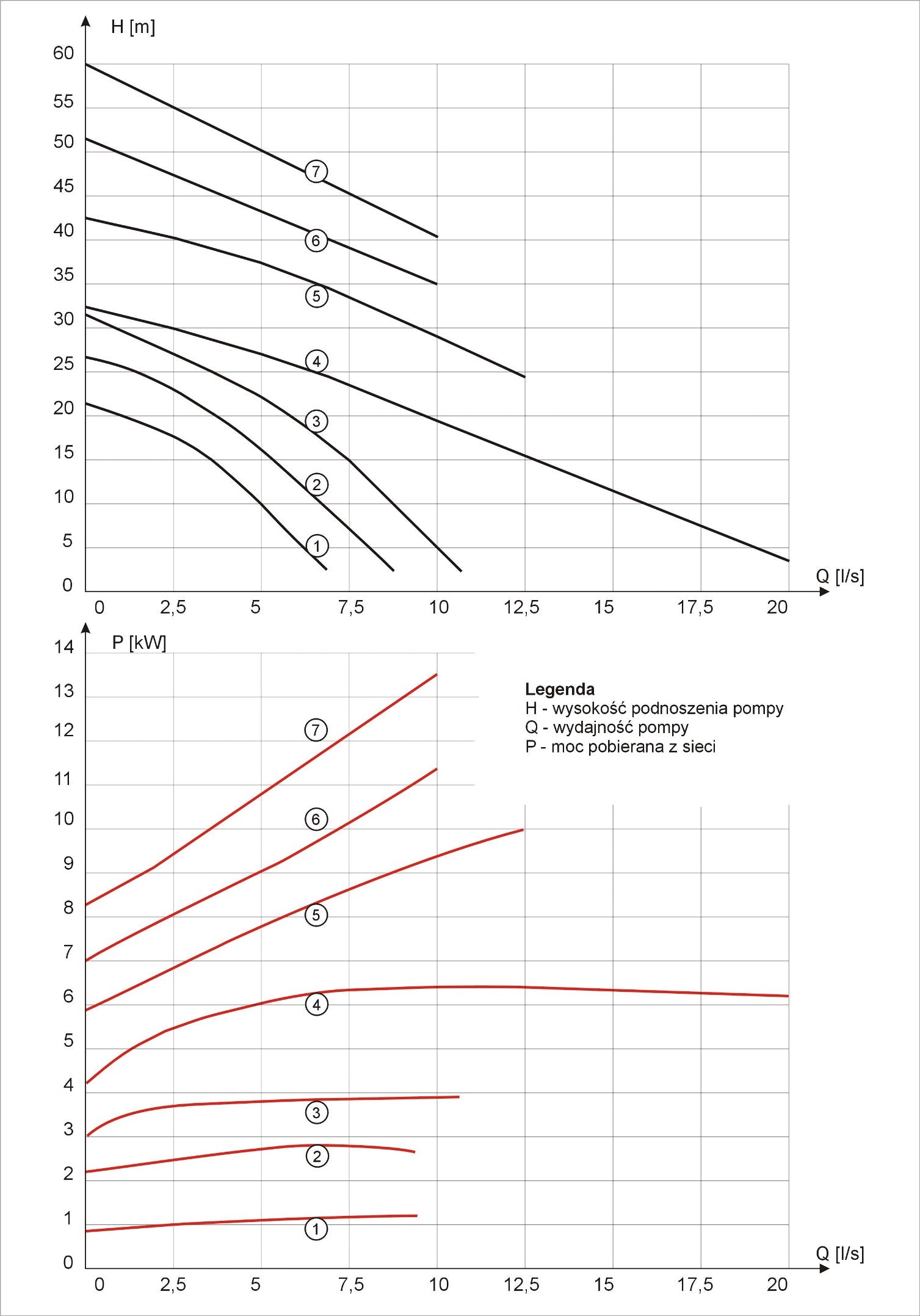

• Maximaler Hub Hmax = 31 m - Kurve Nr. 3,
• Maximaler Wirkungsgrad Qmax = 10,5 l/s / 630 l/min / 37,8 m3/h,
• Leistung 3,2 kW/400 V,
• Offener Rotor,
• Axialzerkleinerer,

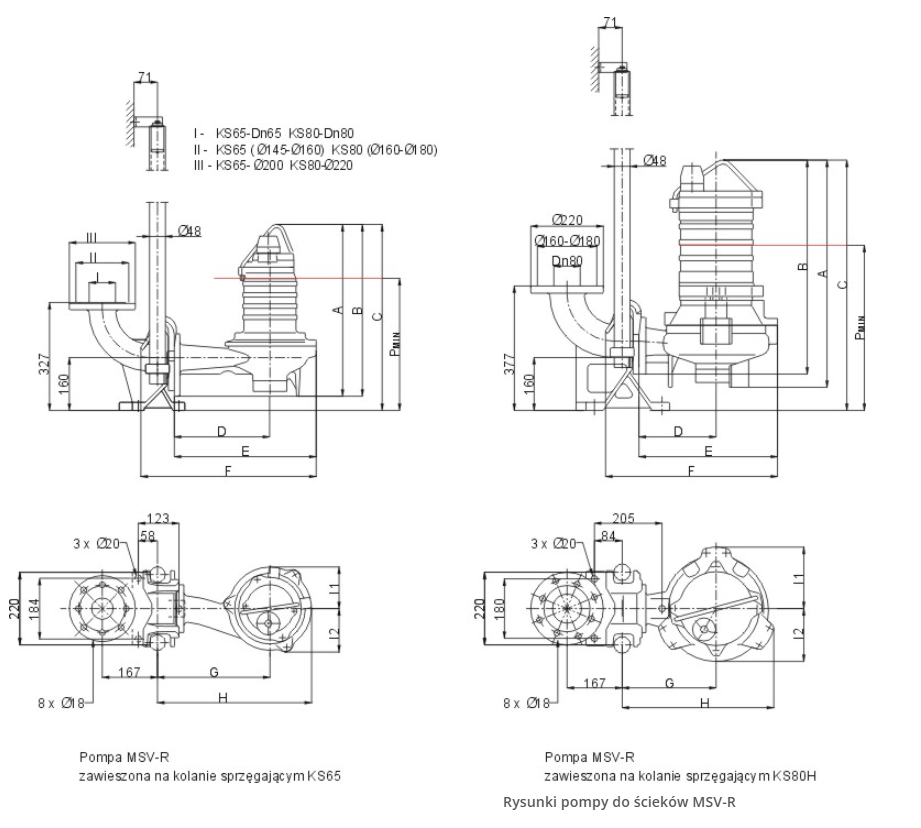

• Horizontaler Anschluss: DN65 oder DN80 gemäß Metalchem-Warszawa-Standard (oder andere auf Anfrage),
• Maximale Wassertemperatur: 40°C,
• pH-Bereich: 6-10,
• Maximale Abwasserdichte 1,1 kg/dm3,
• Maximale Eintauchtiefe 10 m,
• Netzkabel 10 m.

Bau

• Motor: asynchroner Käfigläufertyp,
• Schutzart: IP 68,
• Isolationsklasse: F,
• Eingebauter Wärmeschutz und Feuchtigkeitssensor,
• Motor- und Pumpengehäuse: Gusseisen ŻL200,
• Laufrad: Gusseisen ŻL250,
• Aktenvernichter: Gusseisen ŻL250
• Motorwelle: Edelstahl,
• Elektrokabel: H07RN8 mit freien Anschlüssen abgeschlossen,
• Schrauben der Klasse A2 / AISI 304,
• Dichtung: doppelte Gleitringdichtung.
