KS100 - DN100 COUPLING FOOF für MetalChem -Gärtepumpen

KS100 - Dies ist ein einfacher Kupplungswinkel/Kupplungsfuß für Tauchpumpen, hergestellt von Metalchem-Warszawa S.A.. Dank des Kupplungsfußes gleiten Abwasserpumpen über zwei Rohrführungen bis zum Boden des Pumpstationstanks, verbinden sich mit der Abflussleitung und dichten unter ihrem Eigengewicht ab. Durch den Einbau der Pumpe in den Tank und den anschließenden Ausbau aus dem Tank (Inspektionen und Wartung) ist kein Betreten und Betrieb in aggressiven Abwässern oder deren Dämpfen erforderlich.

KS100-Parameter

• Vollständiger Durchgang durch den Kugelbogen: 100 mm,
• Durchmesser Auslassanschluss: 100 mm,
• Auslassflansch: DN100 PN10/16
• Pumpenhaken: 4 Löcher gemäß Metalchem-Warszawa-Standard
• Führungsabstand: 220 mm,
• Führungsdurchmesser: 48,3x2 mm,
• Gewicht: 30 kg.

Vorteile von KS100

• Kurze Bauweise – spart Platz in einem engen Tank,
• Hohe Haltbarkeit – an der KS100 können wir Pumpen bis 11kW aufhängen, z.B. MSV-80-114
• Universeller DN100-Flansch – kann mit 4 oder 8 Löchern installiert werden,
• Dreipunktsockel – die einfachste Montagemethode, auch bei unebenem Tankboden entstehen keine Spannungen zwischen den verankerten Stützen,
• Großer Führungsabstand – die Pumpe „tanzt“ beim Absenken nicht und die Führungen fallen nicht von den Stiften, wie es bei manchen Herstellern der Fall ist,
• Eine EPDM-Dichtung zwischen Pumpe, Kupplung und Kupplungsfuß – schützt perfekt vor Leckagen und Druckverlust während des Pumpenbetriebs,
• Pulverbeschichtung – hervorragender Schutz von Gusseisen vor aggressiven Abwässern – garantiert langjährige Haltbarkeit in Industrieabwässern,
• Die Pumpenkupplung ZP100 besteht aus Sphäroguss, der wesentlich bessere Festigkeits- und Elastizitätsparameter als gewöhnliches Grauguss aufweist, wodurch er schwere Lasten trägt und bei Stößen nicht bricht.
• Der Führungsbügel W100 aus Edelstahl AISI 304 ermöglicht eine einfache und schnelle Montage,
• Gummimanschetten aus abwasserbeständigem EPDM versteifen die Führungen und dämpfen deren Vibrationen, wodurch Beschädigungen und Absplitterungen der Befestigungsanker von der Tankwand verhindert werden.

Das KS100-Set beinhaltet

1. KS100 Kupplungsfuß - 1 Stk.

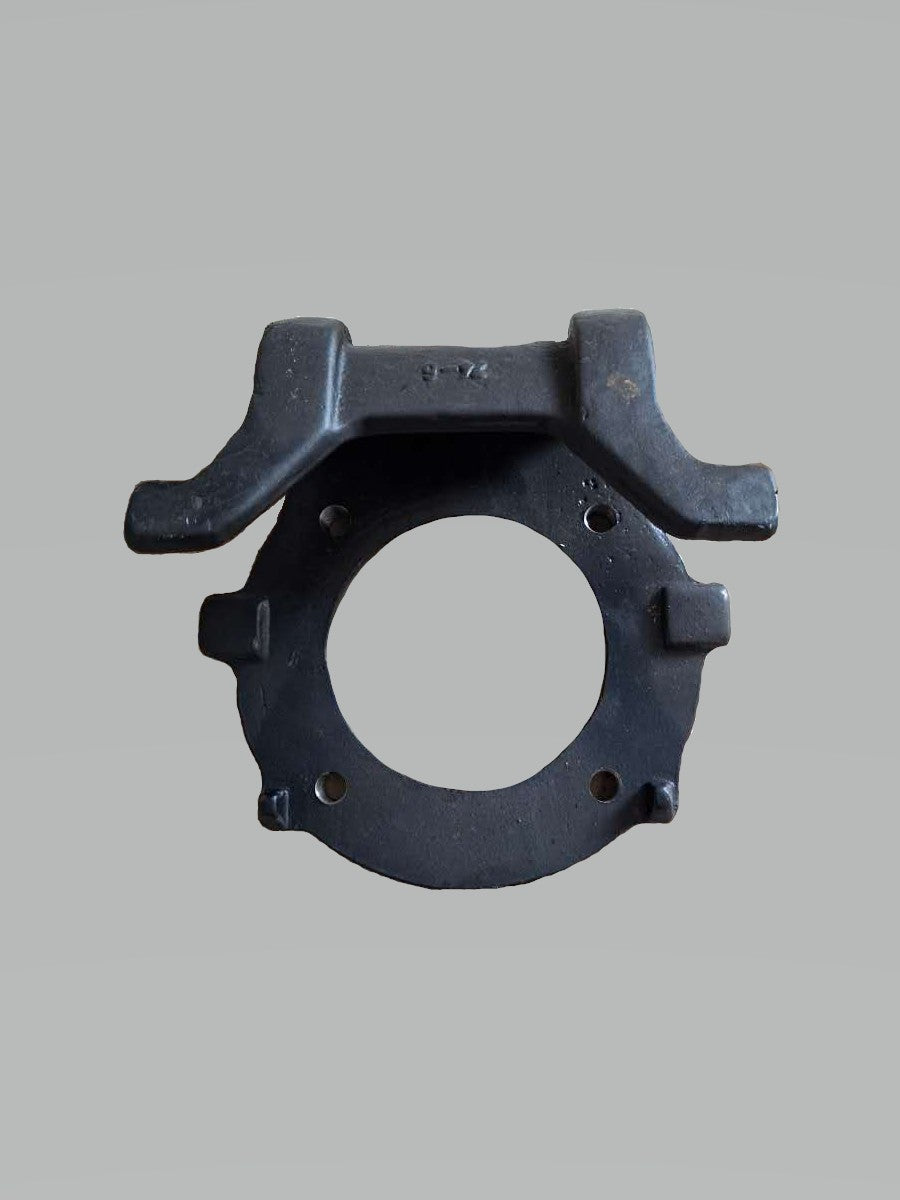

2. ZP100 Pumpenhaken - 1 Stk.
3. Kupplungsdichtung UZ100 – 1 Stk.
4. Führungsunterstützung W100 - 1 Satz.

Es besteht die Möglichkeit, separat zu erwerben: einen Haken, eine Dichtung, eine Halterung oder nur Gummimanschetten für 48,3x2-Führungen.
