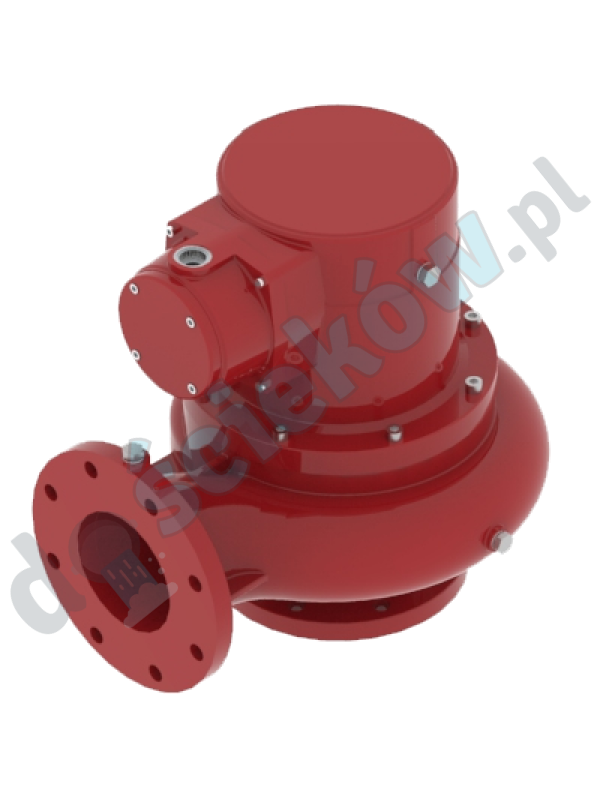

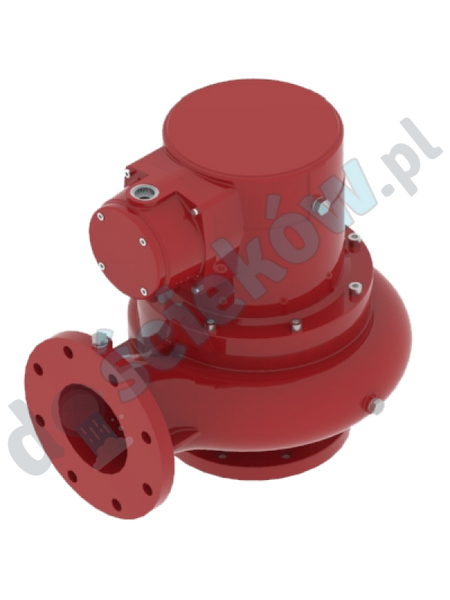

CTR 125 – Transformator-Ölpumpe 5,5 kW/400 V – 1450 U/min

Bestimmungsgemäße Verwendung von Transformatorölpumpen

Hermetische Kreiselpumpen des Typs CTR dienen dazu, die Zirkulation von Transformatorenöl durch den Ölkühler großer Leistungstransformatoren zu erzwingen und können als Umwälzpumpen im System zur Beheizung der Räume von Kraftwerken mit der im Transformatorenöl enthaltenen Wärme eingesetzt werden.

Vorteile von CTR-Pumpen

• CTR-Pumpen benötigen keine zusätzliche Motorkühlung.
• Sie haben die Fähigkeit, während des Betriebs selbst zu bluten.
• Wenn das Pumpensystem jedoch vor dem Starten der Pumpe eine zusätzliche Entlüftung erfordert, kann dies mithilfe von Entlüftungsstopfen erfolgen.
• Die Pumpe ist für die direkte Montage an Rohrleitungen konzipiert.
• Die Montage sollte so erfolgen, dass sich der Klemmenkasten in der unteren Position befindet. Die Konstruktion der Pumpe ermöglicht, dass die Anordnung der Anschlussstutzen diese Bedingung erfüllt. Die Position der Auslassöffnung im Verhältnis zum Kasten kann alle 45° angepasst werden



Bei Transport und Lagerung ist es erforderlich, die Pumpenanschlüsse mit Stopfen dicht abzudecken. Da das geförderte Öl auch ein Kühl- und Schmierfaktor im Motor ist, ist dessen absolute Sauberkeit erforderlich.

Parameter:

• Pumpenleistung: 3 kW
• Stromversorgung: 3 ~ 400 V
• 4-poliger Motor – 1450 U/min.
• Maximale Hubhöhe: 8 - 12 m
• Maximale Effizienz: 100 m3/h
• Horizontaler Anschluss DN125 PN16
• Gewicht: 90 kg

Betriebsparameter von CTR-Pumpen

 * Sonderausführung

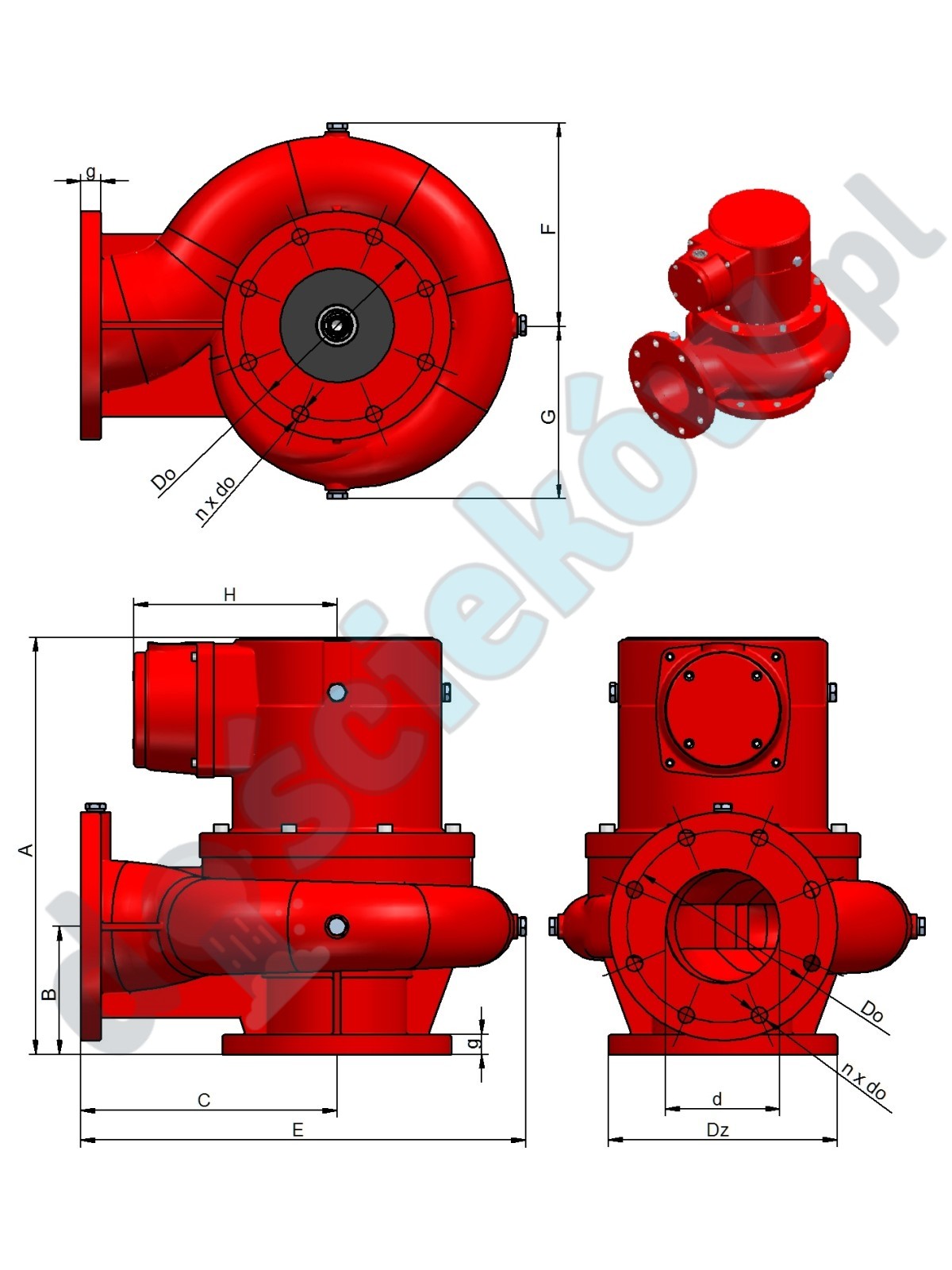

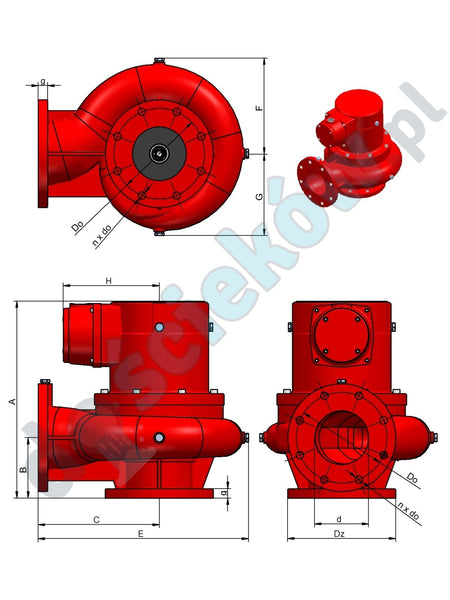

Abmessungen

MASSGESCHNEIDERTE PUMPE!

Lieferzeit 8-10 Wochen.
