AKG 50-50Z-Adapterkragen für Gewinde DN50 x 2 "GZ für Abwasserpumpen
Konnte die Verfügbarkeit der Abholung nicht laden.
Adapter / Adapter / Anschluss für Abwasserpumpen und Flansche.
AKG 50-50Z-Adapter Wie der Name schon sagt, dienen sie dazu, verschiedene Arten von Pumpen und Rohrleitungselementen, die keine gemeinsamen Verbindungen haben, über Schrauben (Flansche) oder Gewinde zu verbinden. Dank der Verwendung einzigartiger und proprietärer Lösungen der Firma EM4IS können Sie beispielsweise eine Pumpe mit Innengewinde problemlos mit einer Flanschkupplung mit Fußkupplung oder umgekehrt verbinden.
Was sind die Unterschiede zwischen AKG-Adaptern?
AKG-Flanschgewindeadapter zeichnen sich aus durch:
- Vollständiger Durchgang durch das Hydrauliksystem (Durchgangskanal) einer Kugel mit den in der Bezeichnung der Adapter enthaltenen Abmessungen:
- 50-50Z - 50 mm (Außengewinde)
- 50-50W - 50 mm (Innengewinde)
- 50-40Z - 40 mm (Außengewinde)
- 50-32Z - 32 mm (Außengewinde)
- Ovale Löcher ermöglichen eine stufenlose Anpassung des Schraubenabstands je nach Durchmesser des Anschlussflansches von DN32 PN6 bis DN65 PN6
- kleine Baumaße
Aufbau von AKG-Adaptern
Gewindeflanschadapter bestehen im Wesentlichen aus einem quadratischen Flansch mit ovalen Löchern und einem herausstehenden Gewindeteil für Außengewinde und einem Gewindeloch für Innengewinde. Ergänzt wird das Ganze durch Edelstahl-Befestigungsschrauben, Unterlegscheiben, Muttern und eine Flachdichtung aus umweltbeständigem EPDM. Vorteile von AKG-Adaptern
- Möglichkeit der Verbindung von Flanschen unterschiedlicher Durchmesser je nach DN und Druck PN mit Gewindeelementen nach BSP
- Haltbarkeit in aggressiven Abwasserumgebungen
- Geringe Einbaumaße an der Pumpe oder an der Rohrleitung
- Schnelle und einfache Montage
|

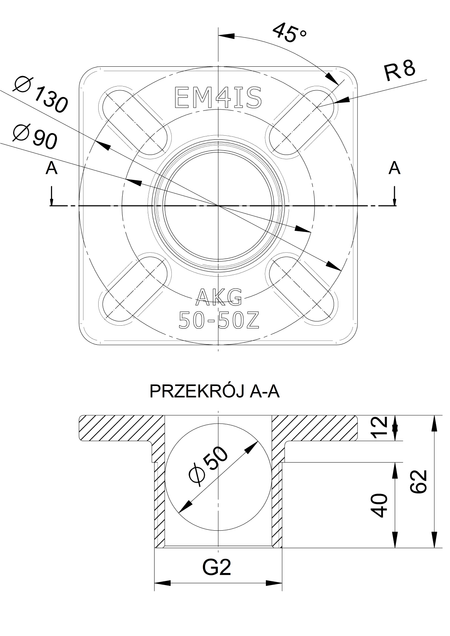

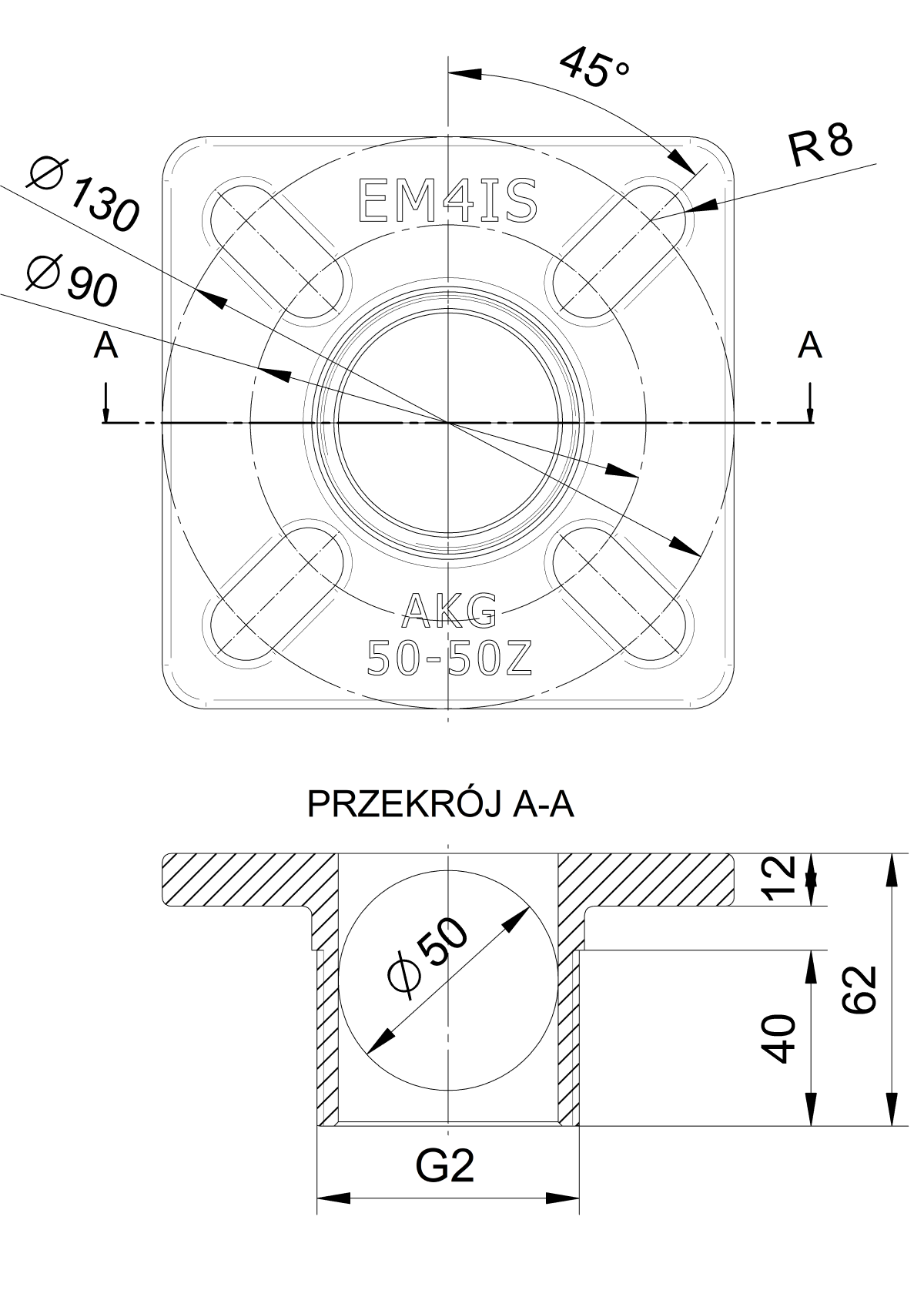

Technische Parameter der Adapter |
||||
|
Modell |
Thread |
Passender DN/PN-Flansch |
Abmessungen* |
Gewicht* |
|
AKG 50-50Z |
2 Zoll außen |
DN32 PN6, DN32 PN10 DN40 PN6, DN40 PN10 DN50 PN6, DN50 PN10 DN65 PN6 |
130x130x62 mm |
1,4 kg |
|
AKG 50-50W |
2 Zoll innen |
130x130x15mm |
1,3 kg |
|
|
AKG 50-40Z |
1½ Zoll außen |
130x130x62 mm |
1,4 kg |
|
|
AKG 50-32Z |
1¼ Zoll außen |
130x130x62 mm |
1,5 kg |
|
Aus Materialien gefertigt
- AKG-Adapter – pulverbeschichteter Sphäroguss
- AKG U-Flachdichtung – EPDM-Gummi
- M12x50 DIN 933 Schrauben – Edelstahl 304
- Flache Unterlegscheibe fi13 DIN 125 – Edelstahl 304
- Federscheibe für M12 DIN 127 – Edelstahl
- M12 DIN 934 Mutter – Edelstahl 304
Das Set beinhaltet:
- AKG 50-50Z Adapter - 1 Stk.
- Universaldichtung AKG 50-50U (DN50 PN6 - DN65 PN6) - 1 Stk.
- M12x50 DIN 933 Schrauben - 4 Stk.
- Unterlegscheiben fi13 DIN 125 - 8 Stk.
- Federscheiben für M12 DIN 127 - 4 Stk.
- M12 DIN 934 Muttern - 4 Stk.
Eingetragenes Industriedesign!
